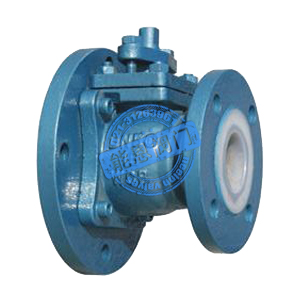

衬氟放料球阀

衬氟放料球阀

产品简介

QF41F46衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品性能参数

衬氟放料球阀主要性能参数
型号 口径 压力(MPa) 材质 介质
QF41F46 DN32-100 1.0-1.6MPa 铸钢丨不锈钢(304L/R、316L/R)

返回页首 ⇑ 浏览次数:

详细介绍

『衬氟放料球阀』专业生产厂家,由本厂自主研发生产的【放料阀】质量可靠、价格合理、售后服务完善。『衬氟放料球阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【放料阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



放料阀】适用介质温度:(1)使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。(2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。(3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。(4)不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。【放料阀】耐腐蚀性:(1)聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。(2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。(3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。(4)不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。



QF41F46衬氟放料球阀概述:

QF41F46衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。



衬氟放料球阀主要连接尺寸:

公称通径

PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)

重量

DN

L

D

D1

D2

f

b

z-φd

D0

H

kg

32

140

135/160

100/130

78/115

3/3

18/20

4-φ14/4-φ18

200

130

9

40

160

145/185

110/150

85/125

3/4

18/22

4-φ18/4-φ18

230

135

15

79标

50

170

160/205

125/170

100/140

3/4

20/24

4-φ18/4-φ18

250

140

18

80

200

195/245

160/200

130/175

4/5

22/26

4-φ18/8-φ18

300

205

35

69标

50

170

160/230

125/190

100/140

3/4

20/24

4-φ18/8-φ14

250

140

18

80

200

195/245

160/210

130/175

4/5

22/26

4-φ18/10-φ14

300

205

35

100

280

215/280

180/240

150/210

4/5

24/28

8-φ18/8-φ23

350

230

44

衬氟放料球阀、L值为企业标准,左法兰比右法兰大一档,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。

放料阀】安装注意事项:(1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。(2)、安装在保温管道上的各类手动阀门,手柄均不得向下。(3)、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
