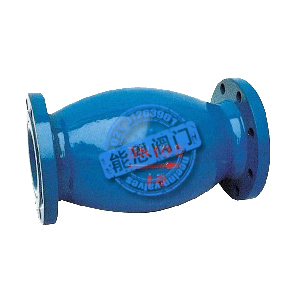

HQ44X无磨损球形止回阀
【产品列表】

产品简介

产品性能参数

HQ44X无磨损球形止回阀主要性能参数
型号 口径 压力(MPa) 材质 介质
HQ44X DN50-DN300 1.0-2.5MPa 铸铁、球墨铸铁、铸钢

返回页首 ⇑ 浏览次数:

详细介绍

HQ44X无磨损球形止回阀结构及用途:

HQ44X无磨损球形止回阀由阀体、球体和挡板等组成,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门,消声式关闭,不产生水锤,密封性能好,水头损失少,可水平或垂直安装。



HQ44X无磨损球形止回阀主要零部件材料:

零件名称

材质

阀体、阀盖

球铁、铸钢

球架、档板

球铁、铸钢

球体

碳钢包橡胶



HQ44X无磨损球形止回阀结构图及主要外形尺寸:

公称通径

50

65

80

100

125

150

200

250

300

L(mm)

250

280

310

350

400

450

550

650

750

H(mm)

180

210

225

245

280

320

380

450

510



HQ44X无磨损球形止回阀经典指导安装图:
