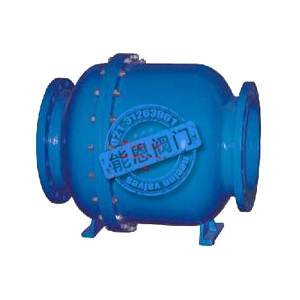

HQ45X微阻球形止回阀

HQ45X微阻球形止回阀

产品简介

产品性能参数

HQ45X微阻球形止回阀主要性能参数
型号 口径 压力(MPa) 材质 介质
HQ45X DN200-DN1000mm 1.0-2.5MPa 铸铁、球墨铸铁、铸钢

返回页首 ⇑ 浏览次数:

详细介绍

HQ45X微阻球形止回阀概述:

HQ45X微阻球形止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适用潜水排水污泵,介质温度为≤80℃。



HQ45X微阻球形止回阀技术参数:

型号

公称压力(NPa)

试验压力(NPa)

工作温度

壳体

密封

HQ41X-10/16
HQ44X-10/16
HQ45X-10/16

1.0

1.5

1.1

≤80℃

1.6

2.4

1.76



HQ45X微阻球形止回阀主要外形尺寸:

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700



HQ44X微阻球形止回阀经典指导安装图:
